تابلو برق توزیع

معرفی تابلو برق توزیع :

تابلو برق توزیع یکی از اجزای حیاتی در سیستم‌ های الکتریکی ساختمان‌ها ، صنایع و تأسیسات مختلف می باشد که وظیفه اصلی آن دریافت انرژی الکتریکی از منبع تغذیه و توزیع آن به مدار های مختلف مصرف‌ کننده می‌ باشد . این تابلو ها نه‌ تنها نقش کلیدی در انتقال برق ایفا می‌کنند ، بلکه با استفاده از تجهیزات حفاظتی و کنترلی ، ایمنی و پایداری سیستم را تضمین می‌کنند . در کل ، تابلو برق توزیع قلب تپنده شبکه داخلی برق هر مجموعه است که بدون آن ، بهره‌برداری ایمن و منظم از انرژی الکتریکی امکان‌ پذیر نخواهد بود .

تابلو های توزیع برق معمولاً در دو نوع اصلی طراحی می‌شوند : تابلو های توزیع اولیه و تابلو های توزیع ثانویه . تابلو توزیع اولیه وظیفه دریافت برق از منبع اصلی (مانند ترانسفورماتور یا شبکه برق شهری) و انتقال آن به تابلو های فرعی را دارد . در مقابل ، تابلو های توزیع ثانویه برق را از تابلو های اولیه دریافت کرده و به مصرف‌کننده‌ های نهایی مانند روشنایی ، پریزها ، تجهیزات صنعتی و سیستم‌ های تهویه منتقل می‌کنند . این تقسیم‌بندی سبب می‌شود تا مدیریت بار و حفاظت از تجهیزات به‌ صورت دقیق‌ تر و مؤثرتر انجام شود .

کاربرد های تابلو برق توزیع :

تابلو برق توزیع در محیط های مختلفی مانند ساختمان‌ ها و صنایع به کار گرفته می‌شود . برخی از مهم‌ترین کاربرد های آن عبارتند از :

ساختمان‌های مسکونی
در ساختمان‌ های مسکونی ، تابلو توزیع اصلی برق ورودی از شبکه برق شهری را دریافت کرده و آن را به بخش‌ های مختلف مانند روشنایی ، پریزها ، سیستم‌ های تهویه و سایر تجهیزات برقی تقسیم می‌کند .

ساختمان‌های تجاری و اداری
در ساختمان‌ های تجاری و اداری ، تابلو توزیع اصلی نقش حیاتی در مدیریت مصرف برق سیستم‌ های مختلف از جمله سیستم‌ های تهویه مطبوع ، آسانسور ها ، روشنایی و تجهیزات اداری دارد .

کارخانه‌ ها و صنایع
در صنایع و کارخانه‌ ها ، تابلو برق اصلی باید بتواند برق مورد نیاز ماشین‌ آلات سنگین و تجهیزات صنعتی را به صورت ایمن و بهینه تامین کند . این تابلو ها معمولاً دارای تجهیزات بیشتری برای کنترل و محافظت از سیستم‌ ها هستند .

مراکز داده و سیستم‌ های IT
در مراکز داده و سیستم‌ های IT ، پایداری برق از اهمیت بالایی برخور دار است . تابلو برق اصلی در این مراکز به همراه سیستم‌ های UPS و ژنراتور های پشتیبان ، برق پایدار و بدون وقفه را برای سرور ها و تجهیزات شبکه فراهم می‌کند .

مراحل ساخت تابلو برق توزیع :

ساخت تابلو برق توزیع یک فرآیند دقیق و مهندسی‌ شده است که نیازمند دانش فنی ، رعایت استاندارد های ایمنی و استفاده از تجهیزات مناسب می‌باشد . این مراحل به‌ صورت گام‌ به‌ گام انجام می‌شوند تا تابلو نهایی بتواند عملکردی ایمن ، پایدار و قابل اعتماد در سیستم‌ های الکتریکی ارائه دهد .

طراحی و نقشه‌کشی فنی

اولین مرحله ، طراحی دقیق نقشه‌ های فنی تابلو است . این نقشه‌ ها شامل جانمایی تجهیزات ، مسیر های سیم‌کشی ، مشخصات فنی قطعات و نحوه اتصال آن‌ ها می‌باشد . در این مرحله ، مهندسین برق با توجه به نیاز پروژه ، نوع بار مصرفی ، تعداد مدارها و سطح ولتاژ ، طراحی را انجم می‌دهند . نقشه‌ ها باید مطابق با استاندارد های بین‌ المللی مانند IEC یا استاندارد ملی ایران تهیه شوند .

انتخاب قطعات و تجهیزات

پس از طراحی ، نوبت به انتخاب تجهیزات مناسب می‌رسد . این تجهیزات شامل : کلید های قطع و وصل (مینیاتوری ، اتوماتیک ، فیوزی) شینه‌ های مسی یا آلومینیومی رله‌ ها و محافظ‌ های ولتاژ ترمینال‌ها ، کابل‌ ها و کانکتور ها بدنه تابلو (فلزی یا پلاستیکی ، با درجه حفاظت IP مناسب ) انتخاب صحیح تجهیزات بر اساس ظرفیت جریان ، نوع کاربرد و شرایط محیطی ، نقش مهمی در عملکرد نهایی تابلو دارد .

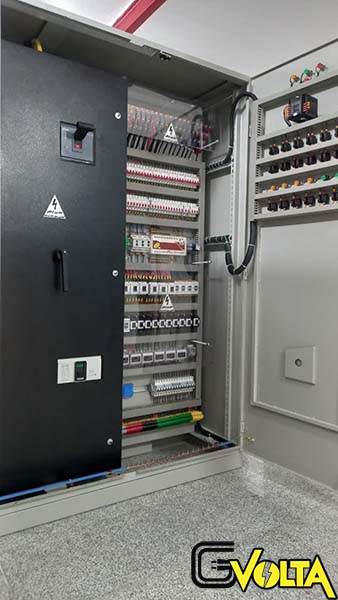

ساخت بدنه تابلو

بدنه تابلو معمولاً از ورق‌ های فولادی گالوانیزه یا استیل ساخته می‌شود . این مرحله شامل : برش‌ کاری و خم‌ کاری ورق‌ ها جوش‌ کاری و مونتاژ اسکلت سوراخ‌ کاری برای نصب تجهیزات رنگ‌ آمیزی الکترواستاتیک برای افزایش مقاومت در برابر خوردگی و رطوبت طراحی بدنه باید به‌گونه‌ ای باشد که تهویه مناسب ، دسترسی آسان به تجهیزات داخلی و ایمنی مکانیکی را تضمین کند .

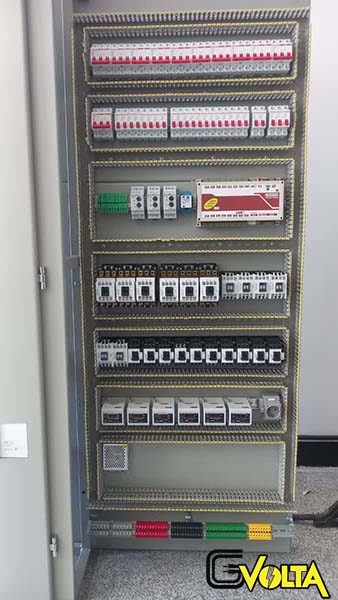

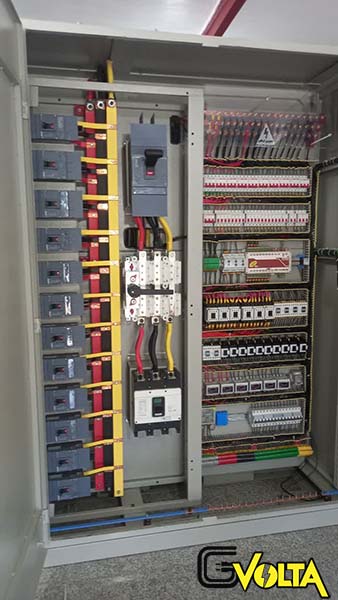

مونتاژ تجهیزات داخلی

در این مرحله ، تجهیزات انتخاب‌ شده طبق نقشه روی بدنه نصب می‌شوند . شینه‌ ها در محل مناسب قرار گرفته و با پیچ یا جوش متصل می‌شوند . کلید ها ، فیوز ها ، رله‌ ها و ترمینال‌ ها نیز در جای خود نصب شده و آماده سیم‌ کشی می‌شوند . نظم و ترتیب در مونتاژ تجهیزات ، نه‌تنها زیبایی تابلو را افزایش می‌دهد بلکه در نگهداری و تعمیرات آینده نیز بسیار مؤثر است .

سیم‌ کشی داخلی

سیم‌ کشی بین تجهیزات طبق نقشه انجام می‌شود . در این مرحله ، از کابل‌ های با سطح مقطع مناسب و عایق مقاوم استفاده می‌شود . سیم‌ ها باید با بست‌ های مخصوص مرتب شوند و از مسیر های ایمن عبور کنند . برچسب‌ گذاری دقیق سیم‌ ها و ترمینال‌ ها نیز برای سهولت در عیب‌ یابی و نگهداری ضروری است .

تست و بررسی نهایی

پس از اتمام مونتاژ و سیم‌ کشی ، تابلو باید تحت تست‌ های عملکردی و ایمنی قرار گیرد . این تست‌ ها شامل :

• بررسی اتصال صحیح مدار ها
• تست عملکرد کلید ها و رله‌ ها
• اندازه‌ گیری مقاومت عایقی
• بررسی حفاظت در برابر اتصال کوتاه و اضافه‌ بار

در صورت تایید تست‌ ها ، تابلو آماده نصب در محل پروژه خواهد بود .
